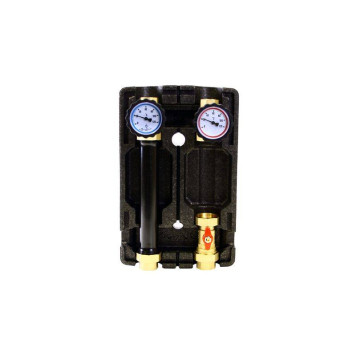

Насосная группа UNI-FITT DN25 GTA 25-7

Описание

Насосные группы быстрого монтажа (далее ГБМ) Uni-Fitt предназначены для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. ГБМ Uni-Fitt поставляется в четырёх вариантах, в каждом варианте – с насосом или без (в этом случае требуется установка соответствующего насоса).

Насосная группа UNI-FITT DN25 GTA 25-7 (модель 490) – насосная группа без смесителя мощностью до 50 кВт, для подачи теплоносителя в высокотемпературные контуры системы: радиаторного отопления, теплообменник горячего водоснабжения и т.д. Насос может работать как независимо, так и по команде от термостата или систем управления автоматики котла (не поставляется).

В комплект поставки насосной группы входят трехходовой смесительный клапан, отсечной шаровой кран, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), накидные гайки для подключения насоса 1" 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1" 1/2.

Подключение насосной группы к контуру системы отопления – G 1" внутренняя резьба, подключение к коллектору – G 1" внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8. Межосевое расстояние между коллекторами составляет 125 мм.

Купить насосную группу UNI-FITT DN25 GTA 25-7 (модель 490) можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

490 (без смесителя)

Модель

490E2503

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур без смешивания

Монтаж

отдельный / на распределительном коллекторе

Управление

как независимо, так и по команде от термостата или систем управления автоматики котла

Основные характеристики:

Напряжение питания электропривода клапана

~230 ±10%/50 В/Гц

Угол поворота привода

90 °

Тип управления привода

3Р

Время открытия

120 сек

Максимальная температура первичного контура

+110 оС

Максимальное давление

10 бар

Kvs прямой насосной группы

8

Подключение к контуру системы отопления

G 1" внутренняя резьба

Подключение к коллектору

G 1" внутренняя резьба

Межосевое расстояние между коллекторами

125 мм

Материал корпуса

латунь CW617N, CW614N

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1"1/2

Гарантия на насосную группу

36 месяцев

Насос:

Страна

Дания

Производитель

Grundfos

Серия и модель

Grundfos UPM3 Hybrid 25-70 180

Вид

циркуляционный энергосберегающий

Соединение

G 1"1/2

Монтажная длина

180 мм

Максимальный напор

7 м

Пропускная способность

до 3,6 куб.м/ч

Максимальная потребляемая мощность

до 52 Вт

Напряжение

230, В 50 Гц

Самодиагностика

да

Класс защиты

IPX4D

Число режимов работы

многорежимный – до 20 режимов

Управление

ручное/автоматическое

Частота вращения

563-5991 об/мин

Гарантия

12 месяцев

Комплектация:

Насос

да

Отсечной шаровой кран

да

Термостатический смесительный клапан

нет

Трехходовой смесительный клапан с подключаемым байпасом

нет

Трехходовой смесительный клапан с подключаемым байпасом и приводом

нет

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1"1/2

Габариты:

Устройство:

Переустановка подачи и обратки:

Перестановка трехходового клапана:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
