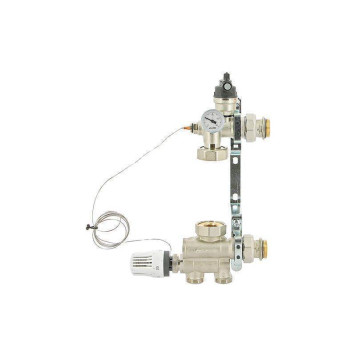

Насосно-смесительная группа UNI-FITT SOLOMIX 1 quot; c насосом Uni-Fitt SCP 25/60 130
Общее
- Артикул
- 470S1200
- Страна
- Россия
- Производитель
- Uni-Fitt
Описание
Насосно-смесительная группа UNI-FITT SOLOMIX 1" c насосом Uni-Fitt SCP 25/60 130 предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Насосно-смесительная группа Solomix обеспечивают поддержание постоянной температуры в системе тёплого пола на заданном уровне. Монтируются непосредственно на коллекторные группы. К группе без насоса необходим насос с монтажной длиной 130 мм. Технические параметры насоса подбираются исходя из проекта.
Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Трёхходовой термостатический смесительный клапан с термостатической головкой поддерживает на заданном значении температуру в низкотемпературном контуре. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре. Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара (1 м.вод.ст.) на подающем/обратном подключении к первичному контуру системы отопления.
На кронштейне смонтированы: верхний гидравлический блок включает в себя автоматический клапан для удаления воздуха 1/2", накидную гайку для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и разъёмное соединение с наружной резьбой и прокладкой O-ring со стороны коллектора. Нижний гидравлический блок состоит из термостатического вентиля М30х1,5 в смесительном клапане, термостатической головки с погружным датчиком температуры, байпасного и обратного клапана, накидной гайки для подключения циркуляционного насоса, подключение подающего и обратного трубопровода наружной резьбой, разъемное соединение с наружной резьбой и прокладкой O-ring со стороны коллектора. Циркуляционный насос (в данной комплектации он присутствует).
Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, также возможна установка справа. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы – ускоряя и упрощая монтаж. Автоматический воздухоотводчик группы имеет 2 вентиля – ручной и автоматический. Купить насосно-смесительную группу UNI-FITT SOLOMIX 1" c насосом Uni-Fitt SCP 25/60 130.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- 470
- Модель
- 470S1200
- Категория
- группы быстрого монтажа
- Применение
- отопление, теплый пол, система нагрева воды
- Тип
- насосно-смесительная группа
- Монтаж
- на распределительном коллекторе
- Управление
- термосмеситель
Основные характеристики:
- Диапазон регулирования во вторичном контуре (диапазон регулировки термостатического смесительного клапана)
- 20÷55 °C
- Максимальная температура первичного контура
- 90 °C
- Шкала термометра
- 0÷80 °C
- Максимальное статическое давление
- 10 бар
- Максимальный перепад давления первичного контура, ΔP макс
- 1 бар
- Минимальный перепад давления первичного контура, ΔP мин
- 0,05 бар
- Коэффициент пропускной способности смесительного клапана
- Kv 3
- Мощность (байпас позиция 5)
- 12,5 кВт
- Мощность (байпас позиция 0)
- 10 кВт
- Диаметр подключения к высокотемпературному контуру
- G 1" внутренняя резьба
- Диаметр подключения к низкотемпературному контуру
- G 1" внутренняя резьба
- Межосевое расстояние между коллекторами
- 210 (180-240) мм
- Присоединительный диаметр и монтажная длина циркуляционного насоса
- 1 1/2", 130 мм
- Гарантия на насосную группу
- 36 месяцев
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия и модель
- SCP 25/60 130
- Вид
- циркуляционный
- Максимальная высота подъёма H
- 5,7 м
- Максимальный расход Q
- 4,4 м³/ч
- Температура перекачиваемой среды
- -10 до +110 °С
- Макс. рабочее давление
- 10 бар
- Мин. рабочее давление при <50°С
- 0.05 бар
- Мин. рабочее давление при <80°С
- 0.4 бар
- Мин. рабочее давление при <110°С
- 1.1 бар
- Максимальная мощность
- 36 Вт
- Максимальная потребляемая мощность
- 90 Вт
- Напряжение питания
- ~230 В
- Частота переменного тока
- 50 Гц
- Рабочий ток
- 0,17- 0,39 А
- Монтажная длинна
- 130 мм
- Номинальный диаметр
- 25 мм
- Тип присоединения
- резьба
- Вес
- 2,45 кг
- Класс защиты
- IP44
- Класс изоляции
- H
- Материал корпуса
- чугун
- Насос
- да
- Отсечной шаровой кран
- да
- Термостатический смесительный клапан
- да, резьба M30x1,5 для установки термостатической головки с погружным температурным датчиком / никелированная латунь CW617N
- Байпасный настроечный клапан
- да / никелированная латунь CW617N
- Привод
- нет
- Гильза для погружного температурного датчика на линии подачи
- да / никелированная латунь CW617N
- Контрольный термометр
- да, шкала от 0 до 80 °C
- Автоматический клапан для удаления воздуха 1/2
- да / никелированная латунь CW617N
- Вентиль ручного воздухоудаления
- да / пластик
- Вентиль автоматического воздухоудаления
- да / пластик
- Термостатическая головка с погружным датчиком
- да, температура от 20 до 65 °C
Насос:
Комплектация:
Габариты:
Конструкция:
Гидравлическая характеристика:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
Характеристики товара | |
Монтаж | на распределительном коллекторе |
Тип | насосно-смесительная группа |
Основные | |
Категория | группы быстрого монтажа |
Модель | 470S1200 |
Применение | отопление, теплый пол, система нагрева воды |
Производитель | Uni-Fitt |
Серия | 470 |
Страна | Россия |
Тип товара водоснабжение | Насосы |
Управление | термосмеситель |
