Насосно-смесительная группа UNI-FITT SOLOMIX MINI с наружной резьбой 1 quot; с насосом Uni-Fitt ECP 15/60 130

Описание

Насосно-смесительная группа UNI-FITT SOLOMIX MINI с наружной резьбой 1" c насосом Uni-Fitt ECP 15/60 130 предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Монтируется непосредственно на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления. Монтируются непосредственно на коллекторные группы. К группе без насоса необходим насос с монтажной длиной 130 мм. Технические параметры насоса подбираются исходя из проекта.

Насос группы SOLOMIX MINI обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нём термостатической головкой с погружным датчиком температуры. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.

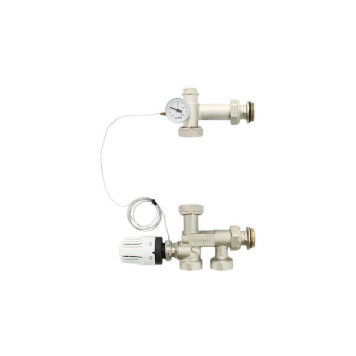

Комплектация. Верхний гидравлический блок (подача в низкотемпературный контур отопления), включающий ручной клапан для удаления воздуха, накидную гайку для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и подключение с наружной резьбой или накидной гайкой со стороны коллектора. Нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из термостатического вентиля М30х1,5 с термостатической головкой и погружным датчиком температуры, накидной гайки для подключения циркуляционного насоса, подключение подающего и обратного трубопровода с внутренней резьбой, подключение наружной резьбой или накидной гайкой со стороны коллектора. Циркуляционный насос – в зависимости от комплектации.

Насосно-смесительную группу SOLOMIX MINI возможно устанавливать как слева, так и справа от коллекторной группы. Для этого нужно собрать верхний гидравлический блок в нужном направлении, заменив местами гайку подключения насоса и воздухоотводчик. Вариант группы с накидными гайками под плоскую прокладку предназначен для коллекторов с наружной резьбой. Подающий коллектор низкотемпературного контура подключается к верхнему блоку группы, обратный коллектор – к нижнему блоку. Купить насосно-смесительную группу UNI-FITT SOLOMIX MINI с наружной резьбой 1" c насосом Uni-Fitt ECP 15/60 130 можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

474

Модель

474E1100

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Монтаж

на распределительном коллекторе

Управление

термостатический вентиль

Основные характеристики:

Диапазон регулирования во вторичном контуре (диапазон регулировки термостатического смесительного клапана)

20÷60 °C

Максимальная температура первичного контура

90 °C

Шкала термометра

0÷80 °C

Максимальное статическое давление

10 бар

Максимальный перепад давления первичного контура, ΔP макс

1 бар

Минимальный перепад давления первичного контура, ΔP мин

0,05 бар

Коэффициент пропускной способности смесительного клапана

Kv 3,3

Диаметр подключения термостатической головки

М30х1,5

Диаметр подключения к высокотемпературному контуру

G 1"

Диаметр подключения к низкотемпературному контуру

G 1"

Межосевое расстояние между коллекторами

210 (180-240) мм

Присоединительный диаметр и монтажная длина циркуляционного насоса

1", 130 мм

Гарантия на насосную группу

36 месяцев

Насос:

Страна

Россия

Производитель

Uni-Fitt

Серия и модель

ECP 25/60 180

Вид

циркуляционный энергоэффективный

Подключение насоса

производится 3-проводным кабелем сечением до 1,5 мм² (перед запуском насоса система отопления должна быть заполнена теплоносителем, насосы не нуждаются в удалении воздуха, при работе системы происходит автоматическое удаление воздуха из насосов)

Максимальная высота подъёма H

6 м

Максимальный расход Q

4 м³/ч

Температура перекачиваемой среды

-10 до +110 °С

Макс. рабочее давление

10 бар

Мин. рабочее давление при <70°С

0.05 бар

Мин. рабочее давление при <90°С

0.28 бар

Количество скоростей

3

Максимальная потребляемая мощность

36 Вт

Напряжение питания

~230 В

Частота переменного тока

50 Гц

Монтажная длинна

180 мм

Номинальная диаметр

25 мм

Тип присоединения

резьба

Вес

2,4 кг

Класс защиты

IP44

Класс изоляции

F

Материал корпуса

чугун

Комплектация:

Насос

да

Нижний гидравлический блок

да / никелированная латунь CW617N

Термостатическая головка

да

Термостатический вентиль

да / никелированная латунь CW617N

Обратный клапан

да

Капиллярная трубка с датчиком

да / медь

Верхний гидравлический блок

да / никелированная латунь CW617N

Термометр

да

Ручной клапан для удаления воздуха

да / никелированная латунь CW617N

Комплект фитингов с наружной резьбой с O-Ring

да / никелированная латунь CW617N

Комплект фитингов с накидной гайкой с плоской прокладкой

нет

Термосмеситель

нет

Привод

нет

Габариты:

Конструкция:

Гидравлическая характеристика:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
