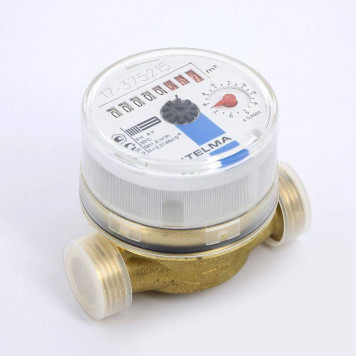

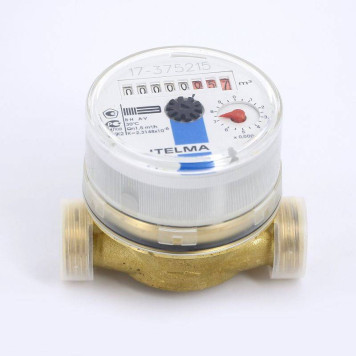

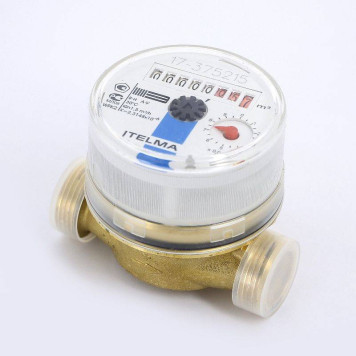

Счетчик для холодной воды Итэлма Н 3/4 L=80 WFW20 ДУ 15

Описание

Счетчик для холодной воды Итэлма H 3/4" L=80 WFW20 ДУ 15 представляет собой механический счетчик для измерения потребленного объема холодной воды. В качестве индикации накопленного потребления используется удобная шкала считывания. Устройство обладает защитой механизма от воздействия магнитного пола – антимагнитная защита. При монтаже допускается как вертикальная, так и горизонтальная установка. Применять счетчик холодной воды возможно в частном доме и городской квартире, офисах и административных зданиях, строительных организациях.

В комплект счетчика холодной воды, кроме самого прибора, также входят паспорт, две прокладки, два защитных колпачка и пломбировочная проволока. Установочный комплект изготовлен из латуни. Он состоит из двух резьбовых штуцеров, двух гаек и двух прокладок, используется для монтажа водосчетчика (не входит в комплект). Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство. Измеренный объем воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 куб. м), текущие показания считываются визуально. Купить счетчик для холодной воды Итэлма H 3/4" L=80 WFW20 ДУ 15.

Технические характеристики:

Страна

Россия

Производитель

Итэлма

Категория

контрольно-измерительные приборы

Тип

счетчик холодной воды

Область применения

учет потребления ресурсов холодной воды в трубопроводе

Максимальная температура воды

30 оС

Диаметр условного прохода (ДУ)

15 мм

Расход

1,5 куб. м/час

Переходной расход

120-150 л/час

Минимальный расход

30-60 л/час

Порог чувствительности

10-20 л/час

Монтажная длина

80 мм

Присоединительный размер

3/4"

Антимагнитная защита

да

Устойчивость к магнитному полю

140 кА/м

Метрологический класс

ГОСТ Р 50193.1 (DIN ISO 4064/1)

Установка

горизонтальная и вертикальная

Погрешность

в пределах 5%

Рабочее давление

1 МПа

Импульсный выход для дистанционного считывания

нет

Вес

0,5 кг

Гарантия

4 года

Межповерочный интервал

6 лет

Срок службы

не менее 12 лет

Особенности и преимущества счетчиков холодной воды Итэлма:

• Счетчики производятся по немецкой лицензии из западноевропейских комплектующих;
• Повышенная надежность (срок гарантии 6 лет;
• Поверка счетчиков холодной и горячей воды через 6 лет;
• Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм);
• Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10 л/час);
• Лучшая антимагнитная защита – подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия;
• Функциональный дизайн – удобная шкала считывания показаний и прекрасный внешний вид;
• Экологичность – при производстве корпусов не используется никелевое покрытие;
• Не требуется соблюдения прямых участков до и после прибора;
• Допускается горизонтальная и вертикальная установка приборов.

Схема водомерного узла:

Потери давления в зависимости от расхода:
