Счетчик для холодной воды Итэлма Н 3/4 L=80 WFW20 импульс + реле WFW24 ДУ 15

Описание

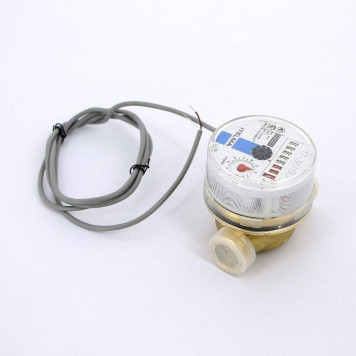

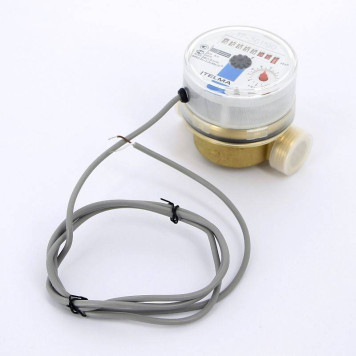

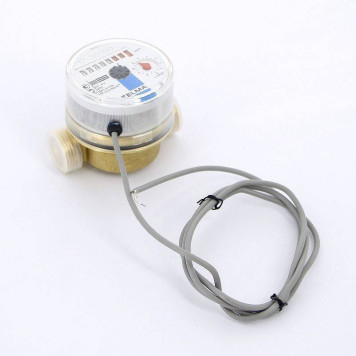

Счетчик для холодной воды Итэлма H 3/4" L=80 WFW20 импульс с реле WFW24 ДУ 15 представляет собой механический счетчик для измерения потребленного объема холодной воды. В качестве индикации накопленного потребления используется удобная шкала считывания. Также счетчик обладает импульсным выходом для систем учета ресурсов, что обеспечивает возможность удаленного считывания. Для этого используется реле. Устройство обладает защитой механизма от воздействия магнитного пола – антимагнитная защита. При монтаже допускается как вертикальная, так и горизонтальная установка. Применять счетчик холодной воды возможно в частном доме и городской квартире, офисах и административных зданиях, строительных организациях.

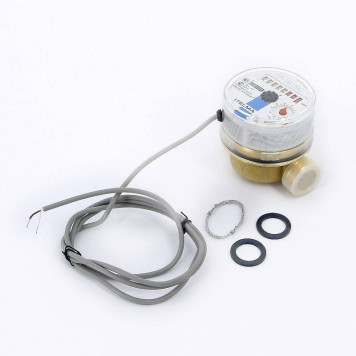

В комплект счетчика холодной воды, кроме самого прибора, также входят паспорт, две прокладки, два защитных колпачка и пломбировочная проволока. Установочный комплект изготовлен из латуни. Он состоит из двух резьбовых штуцеров, двух гаек и двух прокладок, используется для монтажа водосчетчика (не входит в комплект). Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство. Измеренный объем воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 куб. м), текущие показания считываются визуально. Устройство удаленного считывания сигнала счетчика выдает по кабелю в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учет потребленной воды. Купить счетчик для холодной воды Итэлма H 3/4" L=80 WFW20 импульс с реле WFW24 ДУ 15.

Технические характеристики:

Страна

Россия

Производитель

Итэлма

Категория

контрольно-измерительные приборы

Тип

счетчик холодной воды

Область применения

учет потребления ресурсов холодной воды в трубопроводе

Максимальная температура воды

30 оС

Диаметр условного прохода (ДУ)

15 мм

Расход

1,5 куб. м/час

Переходной расход

120 л/час

Минимальный расход

30 л/час

Порог чувствительности

10 л/час

Монтажная длина

80 мм

Присоединительный размер

3/4"

Антимагнитная защита

да

Устойчивость к магнитному полю

140 кА/м

Метрологический класс

ГОСТ Р 50193.1 (DIN ISO 4064/1)

Установка

горизонтальная и вертикальная

Погрешность

в пределах 5%

Рабочее давление

1 МПа

Импульсный выход для дистанционного считывания

10 л/имп.; не более 100 мА; около 0,6 сек

Вес

0,5 кг

Гарантия

4 года

Межповерочный интервал

6 лет

Срок службы

не менее 12 лет

Особенности и преимущества счетчиков холодной воды Итэлма:

• Счетчики производятся по немецкой лицензии из западноевропейских комплектующих;
• Повышенная надежность (срок гарантии 6 лет;
• Поверка счетчиков холодной и горячей воды через 6 лет;
• Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм);
• Минимальная чувствительность (счетчик начинает фиксировать расход воды около 10 л/час);
• Лучшая антимагнитная защита – подтверждено испытаниями в независимой лаборатории ЕС/Рига, Латвия;
• Функциональный дизайн – удобная шкала считывания показаний и прекрасный внешний вид;
• Экологичность – при производстве корпусов не используется никелевое покрытие;
• Не требуется соблюдения прямых участков до и после прибора;
• Допускается горизонтальная и вертикальная установка приборов.

Схема водомерного узла:

Потери давления в зависимости от расхода:
